Jak rozpoznać zużyte uszczelnienia siłownika hydraulicznego w pompie do betonu? Objawy, diagnostyka, moment wymiany

Siłownik hydrauliczny w pompie do betonu to element, który pracuje przez cały czas trwania betonowania – i najczęściej milczy, dopóki coś się nie zepsuje. W odróżnieniu od uszczelki rurociągu, której wyciek widać natychmiast, zużycie uszczelnień siłownika bywa przez długi czas niewidoczne. Objawy narastają stopniowo: pompa traci siłę, wysięgnik reaguje z opóźnieniem, a operator zaczyna dodawać więcej gazu, zanim dojdzie do wniosku, że coś jest nie tak. W tym artykule wyjaśnimy, czym są i jak działają uszczelnienia siłownika hydraulicznego, po jakich sygnałach je rozpoznać i kiedy jest ostateczny moment na interwencję – zanim drobna nieszczelność przerodzi się w kosztowną awarię całego układu.

Rola siłowników hydraulicznych w pompie do betonu

Pompa do betonu wykorzystuje siłowniki hydrauliczne w kilku krytycznych miejscach jednocześnie. Siłowniki robocze (zwane też cylindrami roboczymi) napędzają tłoki, które zasysają i tłoczą mieszankę betonową przez układ pompujący. Oddzielne siłowniki sterują zaworem S-rury – przełączają ją w rytm pracy tłoków, kierując beton do rurociągu. W maszynach wysięgnikowych kolejna grupa siłowników składa i rozkłada ramię oraz steruje węzłem dystrybucji betonu na szczycie wysięgnika.

Każdy z tych siłowników pracuje pod wysokim ciśnieniem roboczym, w warunkach drgań, zapylenia i zmiennych temperatur. Ich sprawność bezpośrednio decyduje o tym, czy pompa jest w stanie realizować ciągłe pompowanie przy pełnym ciśnieniu i bez przerw w pracy.

Budowa siłownika i funkcja uszczelnień

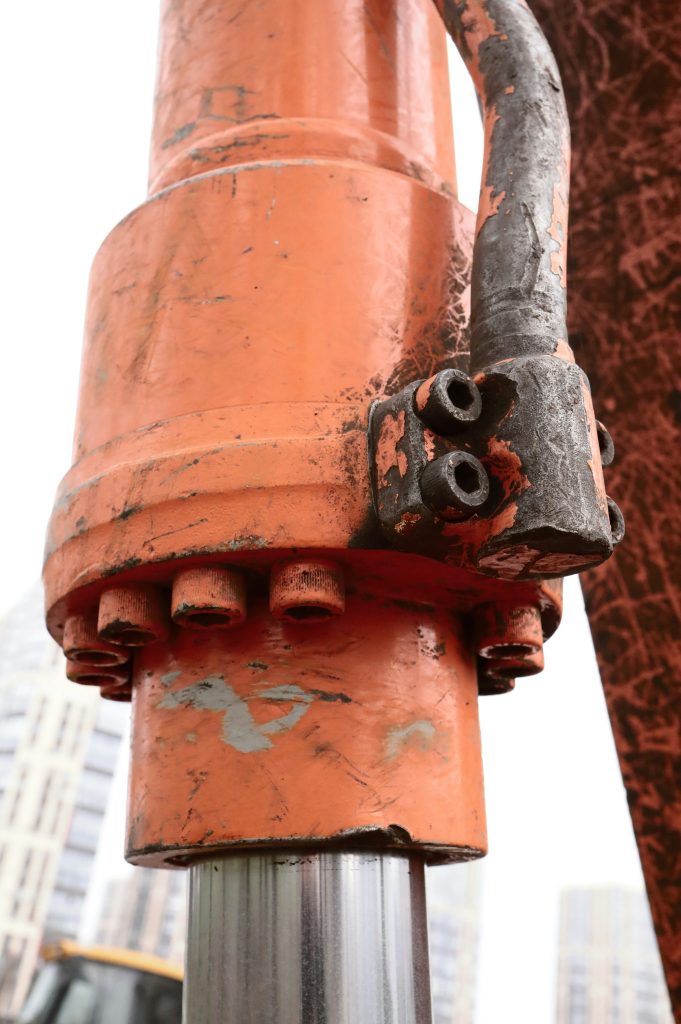

Siłownik hydrauliczny składa się z cylindra, tłoka, tłoczyska, dławnicy (głowicy uszczelniającej) oraz pokryw zamykających cylinder z obu stron. Wewnątrz cylindra tłok dzieli przestrzeń na dwie komory robocze. Olej hydrauliczny, wtłaczany pod ciśnieniem na przemian do jednej lub drugiej komory, przesuwa tłok i wysuwa lub chowa tłoczysko.

Uszczelnienia siłownika hydraulicznego pełnią w tym układzie dwie odrębne funkcje:

• uszczelnienia tłoka zapobiegają przechodzeniu oleju między komorami roboczymi, czyli tzw. przeciekowi wewnętrznemu. Jeśli olej swobodnie przepływa z komory wysokociśnieniowej do niskociśnieniowej, tłok traci siłę – siłownik się rusza, ale nie jest w stanie nic unieść ani przepchnąć,
• uszczelnienia tłoczyska (dławnicowe) znajdują się w głowicy cylindra, gdzie tłoczysko wychodzi na zewnątrz. Chronią przed wyciekiem oleju poza siłownik oraz – po przeciwnej stronie – nie dopuszczają do wnikania zanieczyszczeń z zewnątrz do wnętrza cylindra. W tym obszarze stosuje się też zgarniacze – pierścienie, które mechanicznie zgarniają z tłoczyska błoto, pył i inne zanieczyszczenia przy każdym jego ruchu powrotnym.

Oprócz tych głównych grup w siłowniku występują pierścienie prowadzące (stabilizują tłok i tłoczysko w cylindrze, eliminują luz poprzeczny) oraz uszczelnienia statyczne – o-ringi lub x-ringi – w pokrywach i przyłączach hydraulicznych.

Typy uszczelnień – z czego są zrobione i dlaczego to ważne

Uszczelnienia siłowników hydraulicznych produkuje się z kilku materiałów, a dobór zależy od warunków pracy:

• poliuretan (PU) – najpowszechniejszy materiał w maszynach budowlanych. Dobra odporność na ścieranie, wytrzymałość na zmienne ciśnienia. Sprawdza się przy standardowych olejach mineralnych i temperaturach roboczych do ok. 100°C,
• NBR (kauczuk butadienowo-akrylonitrylowy) – elastyczny, odporny na oleje mineralne i tłuszcze. Standardowe zastosowanie w układach hydraulicznych o umiarkowanych temperaturach,
• PTFE (teflon) – bardzo niskie tarcie, doskonała odporność chemiczna. Stosowany tam, gdzie minimalizacja oporów ruchu jest krytyczna, np. w siłownikach z długim skokiem.

Objawy zużycia – co widać, co słychać, co można zmierzyć

Uszczelnienia siłowników hydraulicznych zużywają się dwutorowo: zewnętrznie – co widać gołym okiem – i wewnętrznie, co wymaga już nieco więcej uwagi diagnostycznej.

Objawy zewnętrzne

• Wyciek oleju na tłoczysku to najczęstszy i najbardziej jednoznaczny sygnał. Zużyte uszczelnienia dławnicowe przestają zatrzymywać olej w cylindrze – przy każdym ruchu tłoczyska na jego powierzchni pozostaje cienka warstwa oleju, która z czasem zbiera się i ocieka. Na początku objawia się to lekkim zamgleniem tłoczyska, później pojawiają się widoczne krople i zacieki. Jeśli nie ma żadnego oleju na tłoczysku – siłownik jest szczelny. Jakikolwiek błyszczący film olejowy to sygnał do kontroli.
• Olej w okolicy głowicy cylindra – zacieki na zewnętrznej części obudowy przy miejscu wyjścia tłoczyska wskazują na nieszczelność dławnicy. W skrajnych przypadkach olej sączy się na bieżąco podczas pracy.
• Zanieczyszczenia wnikające do cylindra – jeśli zgarniacze są zużyte lub uszkodzone, do wnętrza siłownika trafia piasek, cement i inne ścierniwa z placu budowy. Objawem jest przyspieszone zużycie tłoczyska i cylindra – drobne rysy na powierzchni chromowanego tłoczyska to znak, że zanieczyszczenia już pracują wewnątrz.

Objawy wewnętrzne

• Przeciek wewnętrzny – między komorami siłownika – jest trudniejszy do wykrycia, bo olej nie wydostaje się na zewnątrz. Objawia się za to utratą siły:
• Powolne opadanie pod obciążeniem statycznym – wysięgnik lub element roboczy trzymany w górze zaczyna powoli opadać po wyłączeniu silnika lub po zatrzymaniu pompy. Olej przecieka przez zużyte uszczelnienia tłoka z komory wysokociśnieniowej do niskociśnieniowej. Im szybsze opadanie, tym większa nieszczelność.
• Nierówny ruch lub drgania tłoczyska – gdy uszczelnienia są nierównomiernie zużyte, siłownik nie porusza się płynnie. Widać to jako szarpnięcia lub drgania podczas powolnego ruchu wysięgnika.
• Opóźniona reakcja układu – operator przesuwa dźwignię, a maszyna reaguje z wyraźnym opóźnieniem. Olej przez chwilę „ucieka” do drugiej komory zamiast wytworzyć ciśnienie robocze.
• Gorące przewody powrotne – przydatny test w terenie: po kilku minutach pracy pod obciążeniem dotknij przewodów powrotnych (odprowadzających olej do zbiornika). Jeśli są wyraźnie cieplejsze niż przy normalnej pracy, część oleju może omijać tłok przez nieszczelne uszczelnienia, zamiast wykonywać pracę mechaniczną. Energia tracona na przepychanie oleju przez nieszczelność zamienia się w ciepło.
• Zmiana koloru lub jakości oleju – opiłki metalu i cząstki ścierniwa w oleju mogą być zarówno przyczyną, jak i skutkiem zużycia uszczelnień. Jeśli olej pobrany do oceny ma szarawy kolor, intensywny metaliczny zapach lub widoczne cząstki stałe, układ wymaga natychmiastowej diagnostyki.

Przyczyny zużycia – co niszczy uszczelnienia siłownika?

Naturalne zużycie mechaniczne

Każdy suw siłownika to odkształcenie uszczelki, tarcie o cylinder i powrót do kształtu. Przy dziesiątkach tysięcy cykli w sezonie roboczym zużycie jest nieuniknione. To jedyna przyczyna, której nie można wyeliminować – można jedynie spowolnić jej skutki przez właściwą eksploatację.

Zanieczyszczony olej hydrauliczny

To najczęściej podawana przyczyna przedwczesnego zużycia uszczelnień. Cząstki stałe w oleju – opiłki metalu, kurz, piasek – działają jak ścierniwo, stopniowo niszcząc powierzchnię uszczelnień i cylindra. Zanieczyszczony olej przyspiesza też korozję metalowych powierzchni, co pogłębia rysy i wżery, po których uszczelnienia przestają pracować prawidłowo. Regularna wymiana filtrów oleju i kontrola jego czystości są kluczowe dla żywotności całego układu hydraulicznego.

Przegrzewanie oleju hydraulicznego

Olej hydrauliczny ma określony zakres temperatur pracy. Przy przekroczeniu optymalnych wartości (zazwyczaj powyżej 80–90°C) guma i poliuretan tracą elastyczność, twardnieją i pękają przedwcześnie. Przegrzewanie może wynikać z zanieczyszczonego chłodnicy oleju, zbyt długiej pracy na pełnych obrotach bez przerw lub nieszczelności w innej części układu, przez którą olej stale krąży bez wykonywania pracy.

Porysowane tłoczysko

Rysy i wżery na chromowanej powierzchni tłoczyska działają jak piłka – co suw niszczą uszczelnienia dławnicowe. Uszczelka może być fabrycznie nowa, a mimo to przeciekać po kilku godzinach pracy, jeśli tłoczysko jest uszkodzone. Dlatego przy wymianie uszczelnień zawsze należy ocenić stan tłoczyska – jeśli ma rysy, samo wymienienie uszczelki nic nie da.

Przeciążenie siłownika

Praca poza zakresem ciśnienia nominalnego – np. przy zbyt gęstej mieszance, zaciętym rurociągu lub pompowaniu wstecznym przy zablokowanym układzie – powoduje ekstremalny nacisk na uszczelnienia. Jednorazowe przeciążenie może trwale deformować uszczelki.

Zestaw uszczelnień – co się wymienia i jak dobrać właściwy?

Przy naprawie siłownika nie wymienia się pojedynczych elementów – wymienia się komplet. Zestaw uszczelnień siłownika hydraulicznego obejmuje uszczelnienia tłoka, uszczelnienia dławnicowe tłoczyska, zgarniacze i statyczne o-ringi pokryw. Kupowanie i montowanie tylko jednego elementu z kompletu to oszczędność pozorna – jeśli jeden element był zużyty, pozostałe mają tyle samo godzin pracy i wkrótce też się zużyją.

Zestaw dobiera się według trzech parametrów: średnicy tłoka, średnicy tłoczyska i skoku siłownika. Większość producentów pomp do betonu stosuje siłowniki z dokładnie określonymi wymiarami – do maszyn Schwing, Putzmeister czy Cifa dostępne są zestawy dedykowane. Montując uszczelki do siłowników hydraulicznych z certyfikowanego zestawu, masz pewność co do materiału i wymiarów – co jest szczególnie istotne, bo nawet drobna różnica w przekroju uszczelki oznacza albo brak szczelności, albo zbyt duże tarcie skracające żywotność całego siłownika.

Kiedy wymieniać – prewencja czy reakcja?

Oba podejścia mają uzasadnienie, w zależności od intensywności eksploatacji.

Wymiana reaktywna jest minimum: przeciek na tłoczysku = natychmiastowa naprawa, nie czekamy na kolejną zmianę. Każda godzina pracy z nieszczelnym siłownikiem to dalsze rysowanie tłoczyska przez brudny olej i rosnące ryzyko uszkodzenia cylindra – naprawy znacznie droższej niż sam zestaw uszczelnień.

Wymiana prewencyjna jest uzasadniona przy intensywnej eksploatacji. Przy pracy codziennej przez cały sezon budowlany warto wymienić uszczelnienia siłowników raz w roku – zazwyczaj przy przeglądzie zimowym lub przedsezonowym. Producenci maszyn często podają w dokumentacji technicznej zalecany interwał wymiany uszczelnień – warto go sprawdzić, bo różni się w zależności od modelu i ciśnienia roboczego.

Wskazówki

1. Trzymaj zapas zestawów uszczelnień. Naprawa siłownika w serwisie trwa zwykle kilka godzin – jeśli masz zestaw na stanie, przestój jest minimalny. Bez zestawu czekasz na dostawę.
2. Przy każdej wymianie uszczelnień oceń stan tłoczyska. Jeśli ma rysy, nowe uszczelnienia będą niszczyć się tak samo szybko jak stare. Tłoczysko z drobnymi rysami można regenerować galwanotechnicznie; poważne uszkodzenia wymagają wymiany.
3. Wymieniaj olej i filtry zgodnie z zaleceniami producenta. Zanieczyszczony olej niszczy uszczelnienia szybciej niż czas eksploatacji. To najtańsza profilaktyka w układzie hydraulicznym.
4. Nie ignoruj pierwszych śladów oleju na tłoczysku. Mały wyciek to ostrzeżenie, nie błahostka. W układzie pracującym pod ciśnieniem nawet drobna nieszczelność będzie się powiększać.
5. Po naprawie zawsze przeprowadź próbę ciśnieniową. Napełnij układ olejem, wysuń i schowaj tłoczysko kilka razy pod pełnym ciśnieniem, sprawdź szczelność złączy i głowicy. Dopiero wtedy oddaj maszynę do pracy.

Uszczelnienia siłownika hydraulicznego zużywają się w dwóch miejscach: na tłoku (przeciek wewnętrzny, utrata siły) i na tłoczysku (przeciek zewnętrzny, wyciek oleju). Oba typy zużycia mają różne objawy i wymagają nieco innej diagnostyki, ale oba prowadzą do tego samego skutku: maszyna traci wydajność i może doprowadzić do uszkodzenia bardziej kosztownych elementów układu. Wyciek oleju na tłoczysku widać gołym okiem. Przeciek wewnętrzny wykrywa się testem opadania pod obciążeniem lub przez kontrolę temperatury przewodów powrotnych. W obu przypadkach odpowiedź jest taka sama: wymienić kompletny zestaw uszczelnień, ocenić stan tłoczyska i zadbać o czystość oleju. Uszczelnienia do siłowników są najtańszym elementem w łańcuchu, który kończy się na wymianie całego siłownika lub – w najgorszym przypadku – remoncie całego układu hydraulicznego.
